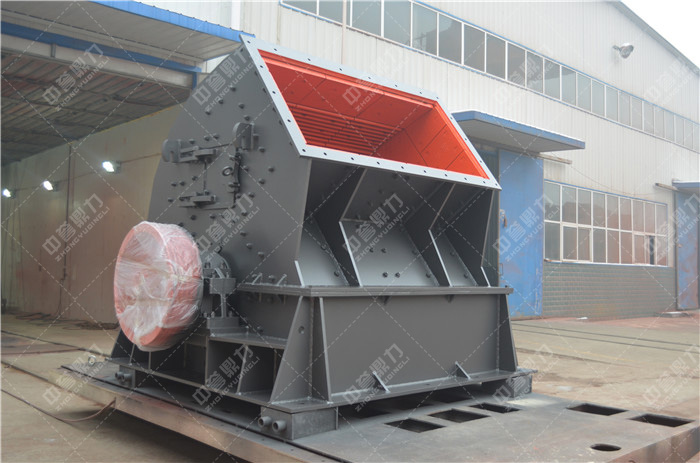

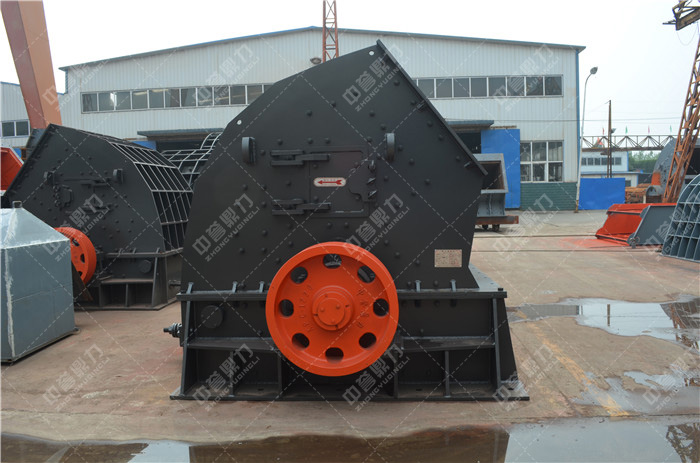

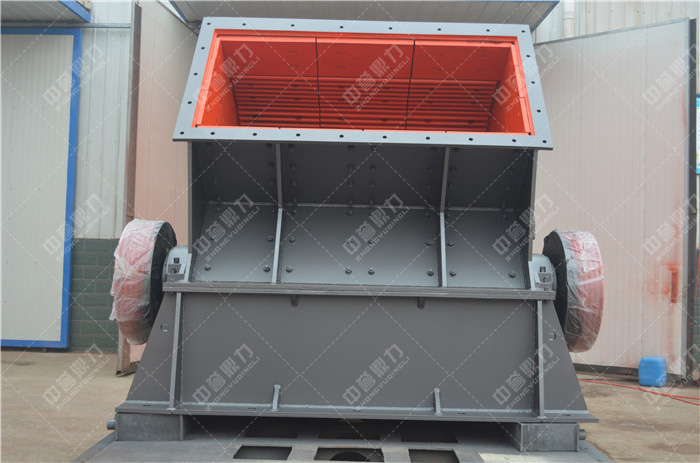

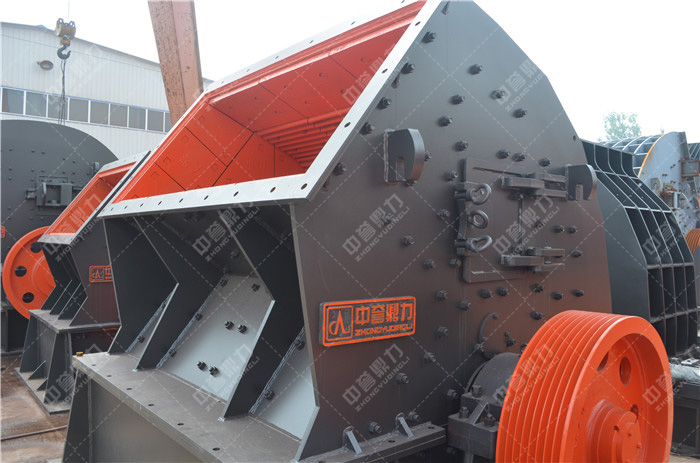

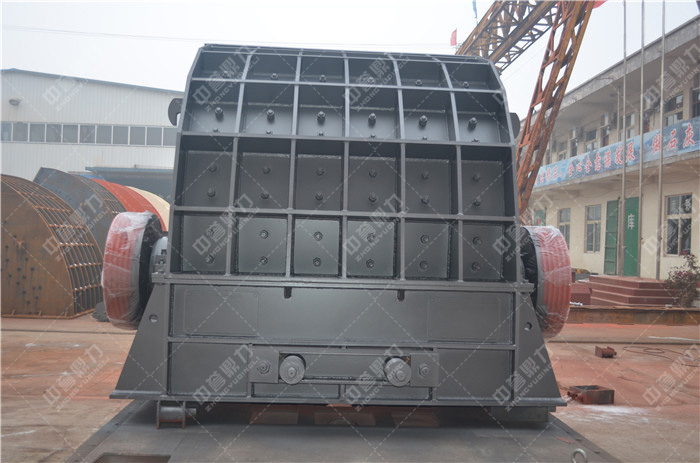

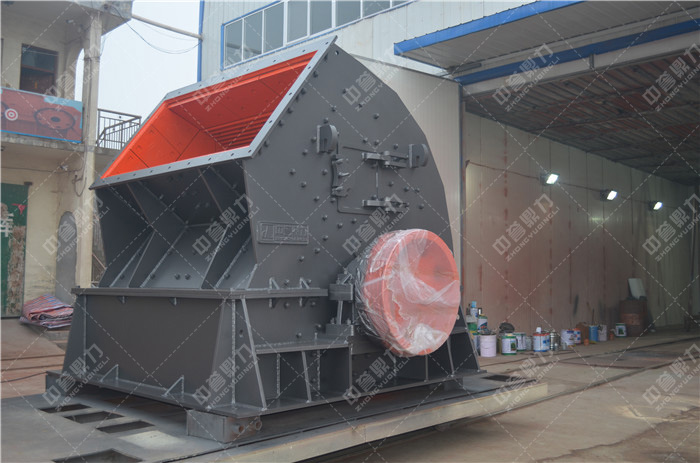

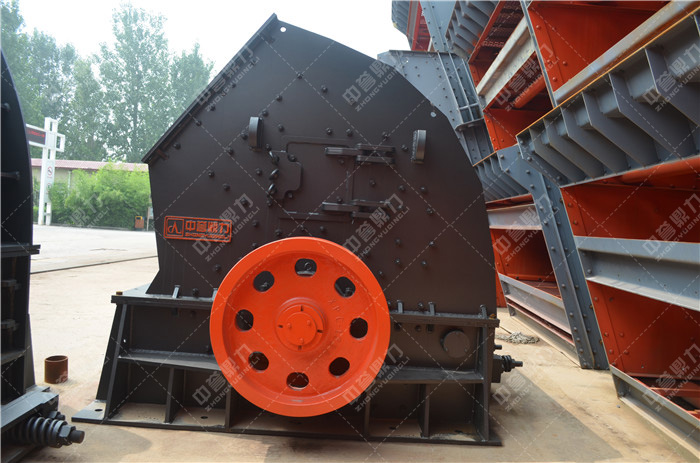

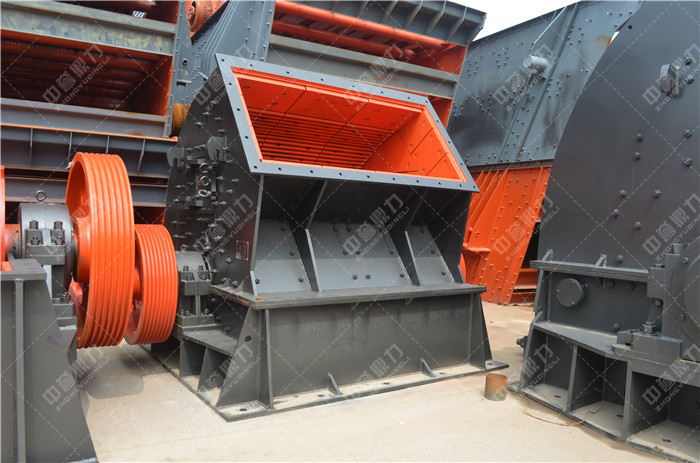

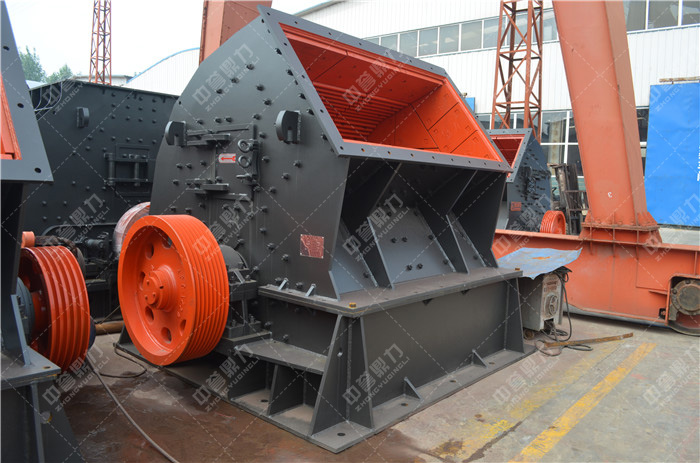

PC1220型錘式破碎機

型號：PC-1220

轉子直徑：1220×1950長度

進料口尺寸：2000×900寬*長(mm)

進料粒度：≤750

生產能力(t/h)：500-600

電機功率：200×2

外型尺寸：3080×3380×2580長寬高

應用范圍：砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等。

適用物料：抗壓強度不過200MPa，含水率小于15%的各類礦石。

結構原理：

錘式破碎機由機殼、轉子、打擊板、錘頭、支架、襯板等組成。

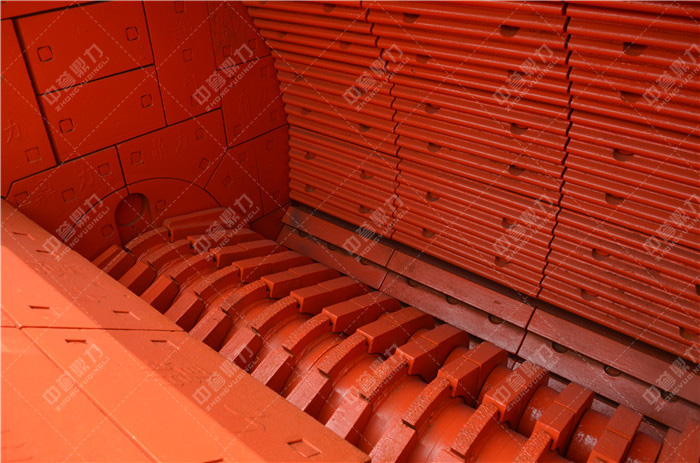

1.機殼由上機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口,內部鑲有高錳鋼襯板，磨損后可以更換，機殼和軸之間漏灰現象嚴重，為了防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。為了便于檢修、調整和更換蓖條，下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。

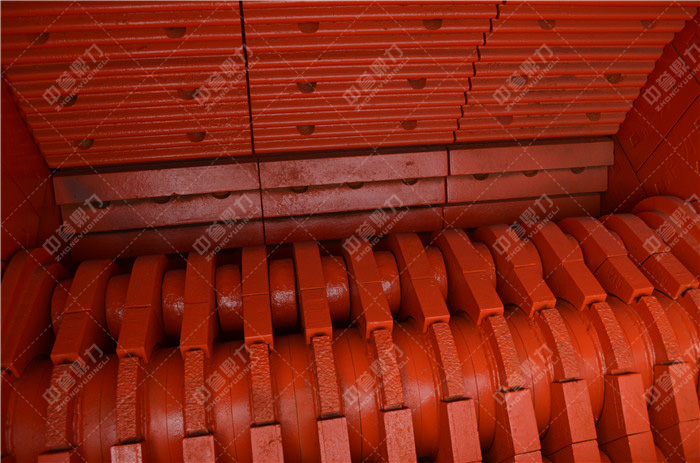

2.轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸將6-8個錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，為了使轉子在運動中儲存的動能，避免破碎大塊物料時，錘頭的速度損失不致過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。

3.主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。

4.打擊板有兩塊，折線型。一個可以調整，一個是固定的。調整的一個靠的是安裝在箱體上的螺桿裝置。

5.錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生產能力有很大的影響。因此，根據不同的進料尺寸來選擇適當?shù)腻N頭質量。錘頭用雙金屬熱復合材料液復合鑄造而成，是一般錳鋼錘頭壽命的3倍以上!

工作原理:

錘式破碎機電機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。
