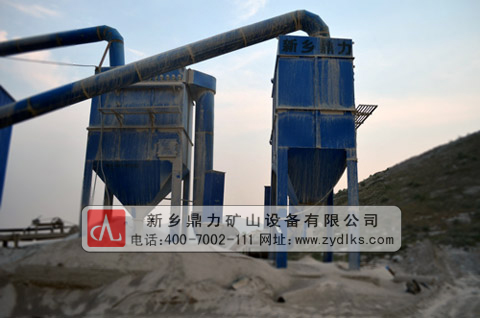

脈沖型袋式除塵器

　　含塵氣體由脈沖袋式除塵器設備進風口進入灰斗，由于氣體體積的急速膨脹，一部分較大的塵粒受慣性或自然沉降等原因落入灰斗，其余大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被滯留在濾袋的外側，凈化后的氣體由濾袋內部進入上箱體，再由閥板孔、排風口排出，從而達到除塵的目的。隨著過濾的不斷進行，除塵器阻力也隨之上升，當阻力達到一定值時，清灰控制器發出清灰指令，首先將提升閥板關閉，切斷過濾氣流;然后，清灰控制器向脈沖電磁閥發出信號，隨著脈沖閥把清灰的高壓逆向氣流送入袋內，濾袋迅速膨脹，并產生強烈抖動，導致濾袋外側的粉塵抖落，達到清灰的目的。由于設備分為若干個箱區，所以上述過程是逐箱進行的，一個箱區在清灰時，其余箱區仍能正常工作，保證了設備的工作效率。

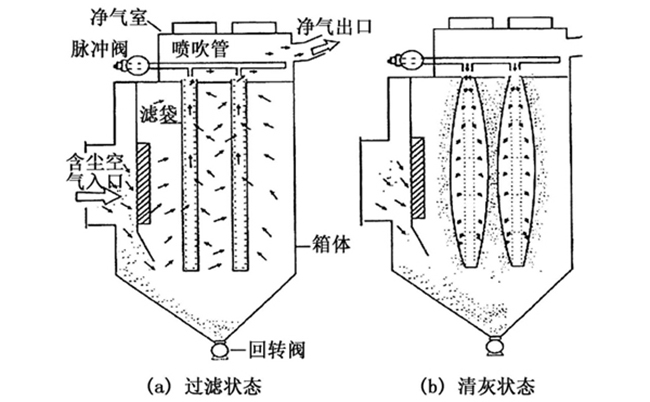

袋式除塵器結構圖

　　1、脈沖型袋式除塵器采用分室停風脈沖噴吹技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排能耗少，鋼耗少，放濃度低，漏風率小，占地面積少，運行穩定可靠，經濟效益好。

　　2、檢修換袋可不停機進行。濾袋袋口采用彈性漲圈，密封性能好。濾袋龍骨采用多角形，減少了袋與龍骨的摩擦，延長了袋的壽命，又便于卸袋。

　　3、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，設計有專用取出口。

　　4、箱體采用密封性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。

　　5、進、出口風道布置緊湊，氣流阻力小。

DMCA除塵器主要技術參數
